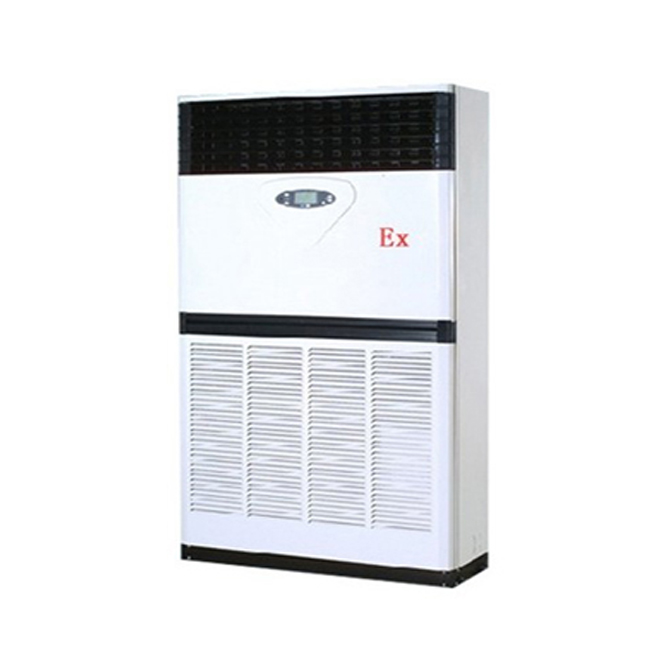

立柜式防爆風機盤管

 提示：點擊圖片可以放大
杭州同恩電器有限公司具有100多種不同規格型號的機型，制冷量范圍為8.0~260.4kw，風量范圍為1800~37000m3/h，機外余壓范圍為0~650Pa。
 立柜式防爆風機盤管技術特點
◆選用新技術水平的低噪音壓縮機，效率高，安全可靠。壓縮機抗液擊能力強，回油能力高。
◆采用知名品牌多葉雙進風離心式風機，葉輪及整機經過嚴格的動、靜平衡實驗。具有高效率、空氣動力特性、運行點準確、運行無過載、高效區域廣、振動小、噪音低、壽命長等一系列特點。所有風機都有AMCA（國際空氣流動與控制協會）等級認證標志。
◆選用知名品牌電機、具有良好的散熱性能且能適應一定范圍變頻調速的使用要求，電機使用壽命長，適合各種惡劣的環境條件。
◆采用知名品牌軸流風機，具有運行參數準確、機械效率高、振動小、噪音低、耐腐蝕、壽命長等特點。
◆匹配優質過濾器，具有空氣阻力小，抗腐蝕能力強，安裝簡易，清洗方便等特點。
◆系統連接銅管均采取避振措施，有效降低機組的振動，減少機組噪聲并提高運行可靠性。
◆機組整體結構緊湊、簡捷，線條明快；結構采用空調專用保溫板，隔聲效果優良。
◆采用目前國際zuixian進的高熱換熱管，傳熱效率高，抗污垢能力強，確保機組保持高效傳熱效率。
◆具有各種安全保護功能，如壓縮機過載，風機電機過載，壓縮機排氣壓力過高等安全保護以及電路保護，壓縮機頻繁啟動保護、啟動低壓延時保護等功能。
◆可根據用戶的各種特殊要求，非標設計。
本公司生產的選用國際名牌壓縮機，制冷配件和微電腦控制器，具有送風、制冷、加熱、除濕、凈化等多種功能，產品性能可靠、操作簡單、高效節能、廣泛應用于賓館、商場、醫藥、水電工程和廠礦企業等單位，以創造工藝性和舒適性的空調環境。
按冷卻方式分為：水冷型和風冷型。根據使用功能又分為：冷風型、冷暖型、熱泵型、恒溫恒濕型。
立柜式防爆風機盤管適用范圍
★ 1區、2區危險性場所。
★ ⅡA、ⅡB類爆炸性氣體環境。
★ 有溫控要求的車間、控制室、實驗室等場所調節溫度。
★ 要求ⅡC類時請注明
立柜式防爆風機盤管產品特點
★ 防爆風機盤管憑借專業的技術標準和生產工藝；具有高效節能，健康環保，運轉寧?kù)o，安裝靈活，外形美觀等特點，并有多種形式選擇。以其嚴謹?shù)膶I(yè)設計，精湛的制造經驗和卓越的產品性能，現已被各行業領域采用。
★ 規格齊全；為了滿足客戶在各種場合下的需要，BFP防爆風機盤管提供三種機外靜壓可供選擇，12Pa，30 Pa，50 Pa，并加長水盤、后／下回風箱。
★ 輕巧外形：機組整體輕巧美觀，結構緊湊堅固，明裝盤管采用上海寶鋼優質版材表面噴塑，暗裝盤管采用鋅板或耐指紋板。
★ 高效節能：機組換熱器采用優質空調薄壁紫銅管，配以高效正弦波型窗式呂翹片，精密液壓、機械膨管，換熱效率高。
★低耗能：所選用的風機、電機經過合理而精確的匹配，保證機組在運行時達到最大的單位功率制冷量，風機葉輪與電機直接傳動，均進行了靜平衡與動平衡。
★低噪聲：機組所選用的葉輪、渦殼及低噪聲電機，加之采用高效率吸音保溫棉，在保證風量與出風靜壓的基礎上最大限度地降低機組噪聲。
★結構設計靈活、先進：機座風機與出風口法蘭可輕易更換位置，用戶在現場可方便的改變接管方向，安裝省時省力。
★安全、防漏：機組凝結水盤及難燃型保溫材料為整體沖壓一次成型，無焊縫、焊點，杜絕滴漏水現象；專門設計的水盤模具一次成型，底面壓有傾斜凹槽，確保冷凝水迅速排出。
★防爆標志：ExdIIBT4 ,ExdIICT4。
③性能參數
           型號
 項目		  BFP34 BFP51 BFP68 BFP85 BFP102 BFP136 BFP170 BFP204 BFP238
風量 高速（m3/h） 350 500 630 800 1000 1250 1600 2000 2500
中速（m3/h） 280 400 500 640 800 1000 1280 1600 2000
低速（m3/h） 210 300 380 480 600 750 960 1200 1500
供冷量 高速（W） 2000 2800 3500 4500 5300 6600 8500 10600 13300
中速（W） 1700 1380 3000 3870 4560 5670 7390 9210 11570
低速（W） 1380 1930 2450 3150 3710 4680 6120 7630 9580
供熱量 高速（W） 3000 4200 5250 6750 7950 9900 12750 15900 19950
中速（W） 2550 3570 4460 5730 6750 8410 10830 13510 16950
低速（W） 2100 2940 3670 4720 5560 6930 8920 11130 13960
水量（kg/h） 350 480 600 790 900 1120 1440 1780 2150
水阻力 15 19 24 28 35 24 31 37 43
電機 型式 隔爆型單相電容運轉異電動機
數量 1 1 1 1 1 2 2 2 2
電源 1N～50Hz   220V
盤管 翅片型式 雙向開槽型鋁翅片
工作壓力 ≤1.6Mpa
接管 進出水 1/2” 3/4”
凝結水
輸入功率 24 44 55 68 85 95 152 171 193
重量
(kg)		 WA型 18 21 25 26 28 36 42 48 53
BG型 18 / 24 28 / / / / /
LM型 28 32 35 40 45 53 65 70 /
LH型 / / / / 43 / 48 55 /
WM型 31 36 40 42 43 50 57 64 /
WAB型 15 17 19 21 22 30 38 / /
適用房間面積
（房高 3m)㎡		 10 14 17 22 26 33 42 53 66
注：①制冷工況：干球溫度：27℃，濕球溫度：19.5℃  進水溫度：7℃，出水溫度：12℃。
 ②制熱工況：干球溫度：21℃，濕球溫度：――；
進水溫度：60℃，出水溫度：――。
