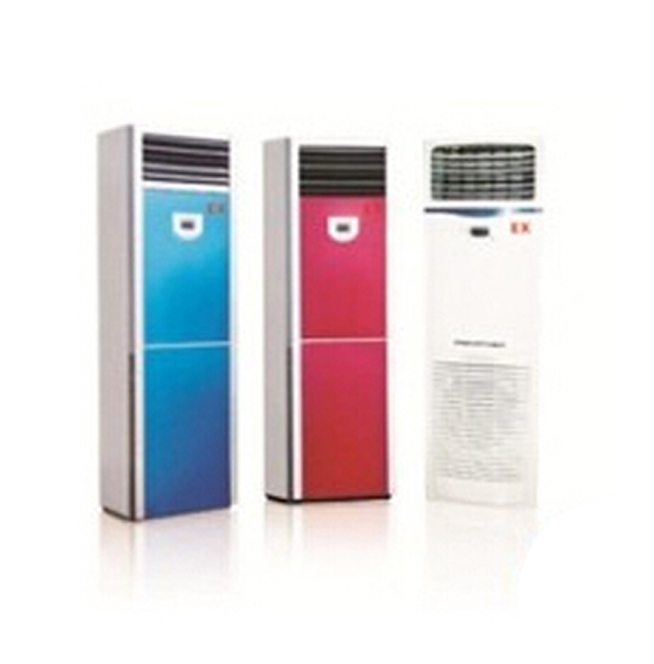

立式防爆風機盤管

 提示：點擊圖片可以放大
立式防爆風機盤管造型扁薄，美觀大方，采用新型鋁合金離心風輪，運轉寧靜。噪聲低。安全可靠。壽命長，每臺盤管都經過壓力檢漏：進出水管(集水頭)采用鍛黃銅結構，可靠耐用，使用壽命達45000小時以上。效率高，能量足，盤管采用無縫紫銅管串套高效的雙向裂隙鋁翅片脹緊成一體，傳熱效率高，冷熱量富足。功能齊全，使用方便。風機盤管有三檔風速(高—中—低)，可定時開關。自動控溫，房間溫度數碼顯示，一目了然，微電腦程序控制操作。噪音低-采用進口無油滾動軸承，配合新型貫流風葉，噪音低。鋁合金金屬貫流風輪，壽命長-針對壁掛式機組冬天取暖，風輪易變形等缺點，與科研單位合作，開發出了能在高溫下運行的鋁合金金屬貫流風葉，從而解決了該機組在冬天取暖的難題，延長了使用壽命。
立柱式風機盤管選型可根據室內溫度和設定溫度進行智能控制調節風機轉速；電機使用的軸承為含油滑動軸承，能自動填注潤滑油；電機軸采用調質鋼，表面均經鍍鉻等其他特殊防銹處理，經久耐用，維護保養費用低。靈活性高、安裝費用低，機體設計輕巧；排水管及線路安裝簡便，左右接管回風方式可隨時變換，以配合現場情況；機組能安裝于任何空間場所。


★ 1區、2區危險性場所。

★ ⅡA、ⅡB類爆炸性氣體環境。
★ 有溫控要求的車間、控制室、實驗室等場所調節溫度。
★ 要求ⅡC類時請注明
1、產品特點
★ 防爆風機盤管憑借專業的技術標準和生產工藝；具有高效節能，健康環保，運轉寧靜，安裝靈活，外形美觀等特點，并有多種形式選擇。以其嚴謹?shù)膶I(yè)設計，精湛的制造經驗和卓越的產品性能，現已被各行業領域采用。
★ 規格齊全；為了滿足客戶在各種場合下的需要，BFP防爆風機盤管提供三種機外靜壓可供選擇，12Pa，30 Pa，50 Pa，并加長水盤、后／下回風箱。
★ 輕巧外形：機組整體輕巧美觀，結構緊湊堅固，明裝盤管采用上海寶鋼優質版材表面噴塑，暗裝盤管采用鋅板或耐指紋板。
★ 高效節能：機組換熱器采用優質空調薄壁紫銅管，配以高效正弦波型窗式呂翹片，精密液壓、機械膨管，換熱效率高。
★低耗能：所選用的風機、電機經過合理而精確的匹配，保證機組在運行時達到最大的單位功率制冷量，風機葉輪與電機直接傳動，均進行了靜平衡與動平衡。
★低噪聲：機組所選用的葉輪、渦殼及低噪聲電機，加之采用高效率吸音保溫棉，在保證風量與出風靜壓的基礎上最大限度地降低機組噪聲。
★結構設計靈活、先進：機座風機與出風口法蘭可輕易更換位置，用戶在現場可方便的改變接管方向，安裝省時省力。
★安全、防漏：機組凝結水盤及難燃型保溫材料為整體沖壓一次成型，無焊縫、焊點，杜絕滴漏水現象；專門設計的水盤模具一次成型，底面壓有傾斜凹槽，確保冷凝水迅速排出。
★防爆標志：ExdIIBT4 ,ExdIICT4。
2、性能參數
           型號
 項目		  BFP34 BFP51 BFP68 BFP85 BFP102 BFP136 BFP170 BFP204 BFP238
風量 高速（m3/h） 350 500 630 800 1000 1250 1600 2000 2500
中速（m3/h） 280 400 500 640 800 1000 1280 1600 2000
低速（m3/h） 210 300 380 480 600 750 960 1200 1500
供冷量 高速（W） 2000 2800 3500 4500 5300 6600 8500 10600 13300
中速（W） 1700 1380 3000 3870 4560 5670 7390 9210 11570
低速（W） 1380 1930 2450 3150 3710 4680 6120 7630 9580
供熱量 高速（W） 3000 4200 5250 6750 7950 9900 12750 15900 19950
中速（W） 2550 3570 4460 5730 6750 8410 10830 13510 16950
低速（W） 2100 2940 3670 4720 5560 6930 8920 11130 13960
水量（kg/h） 350 480 600 790 900 1120 1440 1780 2150
水阻力 15 19 24 28 35 24 31 37 43
電機 型式 隔爆型單相電容運轉異電動機
數量 1 1 1 1 1 2 2 2 2
電源 1N～50Hz   220V
盤管 翅片型式 雙向開槽型鋁翅片
工作壓力 ≤1.6Mpa
接管 進出水 1/2” 3/4”
凝結水
輸入功率 24 44 55 68 85 95 152 171 193
重量
(kg)		 WA型 18 21 25 26 28 36 42 48 53
BG型 18 / 24 28 / / / / /
LM型 28 32 35 40 45 53 65 70 /
LH型 / / / / 43 / 48 55 /
WM型 31 36 40 42 43 50 57 64 /
WAB型 15 17 19 21 22 30 38 / /
適用房間面積
（房高 3m)㎡		 10 14 17 22 26 33 42 53 66

注：①制冷工況：干球溫度：27℃，濕球溫度：19.5℃  進水溫度：7℃，出水溫度：12℃。
 ②制熱工況：干球溫度：21℃，濕球溫度：――；
進水溫度：60℃，出水溫度：――。
